SH-CF0102
CAN转光纤中继器
CAN：1路
波特率：5K-1M
光口：2个（1*9光模块）
结构：DINrail导轨式
温度：-30℃- +75℃
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
使用SH-CF0102（环网式CAN转光纤中继器）环网专用的光纤中继器，可以实现多台设备需要连接的时候进行环形组网。每台主机只需要使用一台SH-CF0102F设备，主机上的CAN总线经过光纤转换器转成光信号，然后光纤转换器的另一端用光纤线进行手拉手式环形连接 ，组成一个闭环网络。该方案可以实现总线网络内所有主机数据共享，并且在任何一台主机的CAN接口上可以接收到其他所有节点的CAN数据。
本产品是用来把 CAN 总线转为光纤的设备；
主要用来延长通信距离，最远可达 40 公里；
支持环网和手拉手方式连接，自动识别连接方式，无需配置；
支持拨码开关配置常用CAN 波特率5K-1M；
支持配置软件自定义 CAN 波特率5K-1M；
支持常用CAN 波特率自适应；
支持不同波特率的CAN 设备互联；
电源不区分正反接；
内置 120R 电阻，通过拨码开关使能；
| 规格 | 参数 |
|---|---|
| CAN口 | CAN 波特率：5K-1M CAN 波特率配置方式：拨码开关配置、软件配置、 自适应方式 电阻：内置 120R 终端电阻，通过外部拨码开关使能 过压保护：支持 过流保护：支持 H：接 CAN H 线 L：接 CAN L 线 E：接大地或屏蔽层 |
| 光口（可按需调整） | 光口数：2个（1*9光模块） 光纤模式：单模单纤 接口：SC 传输距离：20KM 灵敏度：-35dbm |
| 电源 | 供电电压：9-36V(典型值 12V/120mA) ，电源不区分正反接 过压保护：支持 过流保护：支持 圆头 V：接圆头电源 7-36V（和端子 V 二选一） 端子 V：接直流 7-36V 不分正负（和圆头 V 二选一） E：接大地 |
| 环境 | 工作温度：-30℃- +75℃ 工作湿度：5%-95%（非凝露） 存储温度：-40℃- +95℃ 存储适度：5%-95%（非凝露） |

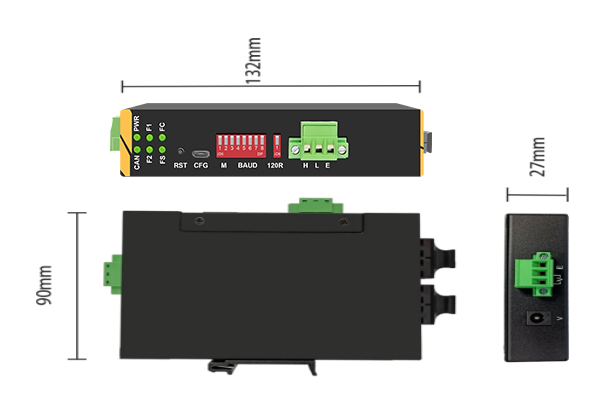

| 机械结构 | 外壳：金属型材 尺寸：132×90×27mm 安装方式：导轨式安装 |
| 指示灯 | PWR：电源指示灯，常亮说明电源正常 CAN：CAN 口有数据收发时闪烁 F1：常量代表光模块 F1 接收到对端光信号（光纤通） F2：常量代表光模块 F2 接收到对端光信号（光纤通） FC：常亮说明是环网连接 FS：常亮说明是手拉手连接 |
| 型号 | 产品规格 |
|---|---|
SH-CF0102 | 环网式CAN转光纤中继器，1路CAN，2路光纤接口（单模单纤，SC，20KM） |
*更多型号或规格配置，请联系我们。
