SH-DL4000-0808系列
工业级8光8电千兆网管型交换机
电口：8个10/100/1000M RJ45口
光口：8个SFP插槽，支持百兆/千兆模块
结构：DINrail导轨式
温度：工业级
- 产品详情
- 硬件参数
- 软件特性
- 结构图
- 订购信息
SH-DL4000-0808工业级8光8电网管型交换机提供8个SFP插槽和8个10/100/1000Base-TX千兆电口；支持G.8032 EPRS以太环网保护切换协议，自愈时间<50ms，当网络故障时可以迅速地恢复，保证重要应用的不间断通信；支持-40~+85℃高低宽温范围，保证设备在恶劣环境下稳定运行；此外，SH-DL4000-0808可基于Web、Telnet、Console(CLI)对设备进行管理和配置；具有高带宽、多端口等特点，广泛应用于智能电力行业。
SH-DL4000-0808采用盛科CTC2118作为主交换芯片,可提供32Gbps的交换容量，提供MAC地址表8K，支持10240Bytes巨帧。采用君正X2000作为CPU，X2000 是君正推出的一款高性能、高集成度的综合应用处理器产品，采用 XBurst ® 2 逻辑双核1.2GHz 主频，加 XBurst ® 小核 240MHz 主频的构架 X2000，低功耗，主要面向智能物联网和数据控制领域。
支持IEC61850通信标准
提供8个10/100/1000Base-T电口
提供8个SFP插槽，支持百兆/千兆SFP模块插入
支持ITU-TG.8032标准的ERPS环网协议，自愈时间可达20ms内
支持STP/RSTP/MSTP网络冗余协议
支持IGMP v1/v2/v3 (IGMP snooping)组播管理
支持SNMP v2c/v3 & 802.1Q VLAN 网络管理
通过Web、Telnet、Console(CLI)等多种方式管理和配置
无风扇设计，高强度金属外壳
| 规格 | 参数 |
|---|---|
| 业务接口 | 8个10/100/1000M RJ45口 8个百兆/千兆SFP插槽 |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3ad LACP (链路汇聚控制协议) IEEE802.1p COS (服务等级），IEEE802.1q VLAN（虚拟局域网） IEEE802.1d STP (生成树协议)，IEEE802.1w RSTP (快速生成树协议) IEEE802.1x 安全性认证，IEEE802.1ab LLDP (链路层发现协议) |
| 波长 | 多模：850nm,1310nm 单模：1310nm,1550nm 单纤：1310/1550nm,1490/1550n |
| 交换特性 | 背板带宽：32G MAC地址表：8K 包转发率：23.8Mpps 支持存储转发 |
| 传输距离 | 10Base-Tx UTP网线:≤250m 多模：550m/2km；单模：3km~120km |
| 指示灯 | 电源，电口link/act，电口速率，光口link/act |
| 电源 | 电压输入：DC18V~54V 接口：6芯5.08mm间距接线端子 支持电源冗余，防反接 |
| 功耗 | ＜30W |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 工作湿度：10~90% 非凝露 存储温度： -40⁰C~ +95 ⁰C存储湿度：5~95% 非凝露 |
| 防护等级 | IP40 |
| 外壳 | 金属型材 |
| MTBF | 5000000小时 |
| 安装方式 | 导轨式安装 |

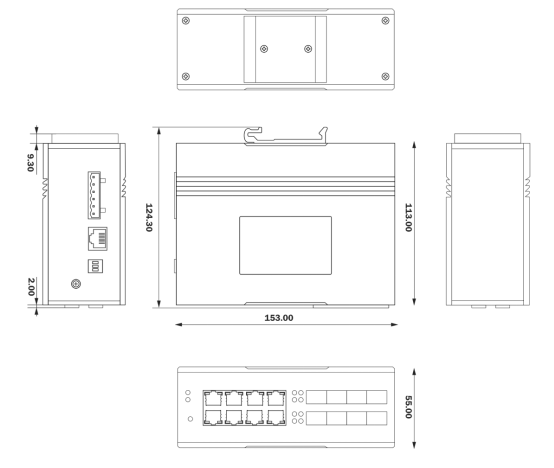

| 尺寸 | 153*113*55mm |
| 安规 | 防浪涌：电源:差模±2KV，共模±4KV；信号:差模±2KV，共模±6KV；执行标准：IEC61000-4-5 Level 4 静电防护：接触放电±8KV，空气放电±15KV； 执行标准：IEC61000-4-2 Level 4 电磁场：IEC61000-4-3 瞬时高压：IEC61000-4-4 Level 3; 电源：±2KV，信号：±1KV |
| 规格 | 参数 |
|---|---|
| 交换特性 | |
| 端口聚合 | 支持静态聚合； 支持动态聚合（LACP） |
| MAC地址表 | 遵循IEEE 802.1q标准 |
| VLAN | 支持基于端口的VLAN； 支持access口，trunk口，hybrid口； 在1000个VLAN网络规模下保护切换时间＜100ms |
| GVRP | 支持 |
| 冗余网络 | 支持STP/RSTP/MSTP，支持ERPS |
| 镜像 | 支持基于端口的双向镜像 |
| 二层组播 | 支持IGMP V1、V2、V3 Snooping；支持源端口检查；支持IGMP Fast Leave；支持IGMP Filter；支持IGMP代理 |
| ERPS(G.8032) | 支持单环； 支持相切环； 支持相交环； 支持多环 |
| 安全特性 | |
| ACL | ≥32，每端口队列数≥8，支持匹配L2，L3，L4层字段，支持log，重定向，镜像，限速等行为 |
| QoS | 支持QoS重标记，优先级映射； 支持SP,WRR以及SP+WRR调度算法； 支持入口限速； 支持入口优先级限速； 支持出口限速； 支持出口队列限速； 支持基于流的QoS； 支持风暴抑制； 每个端口支持8个队列 |
| 网络安全 | 支持防范DoS/DDoS攻击功能； 支持对接入用户的802.1X认证，支持本地认证和Radius认证 |
| CPU | 支持 |
| 诊断维护 | 支持ping(ipv4)，支持ping(ipv6)，支持traceroute(ipv4)，支持traceroute(ipv6) |
| 管理特性 | |
| 管理功能 | 支持Telnet、CLI、WEB、SNMP管理方式 |
| SNMP | 支持SNMP V2C; 支持SNMP V3 |
| RMON | 支持统计组； 支持历史组; 支持告警组; 支持事件组 |
| Web管理 | 支持Web管理； 支持HTTP V1.1； 支持HTTPS |
| IPV4/IPV6 | 支持IPV4； 支持IPV6 |
| 操作和维护 | 支持第三方网管，支持《南方电网配电数据网设备网管系统技术规范》附录A MIB库，支持本地操作管理和维护 |
| 端口管理 | 支持端口启动和禁用，支持速率设置 |
| 应用特性 | |
| TFTP | 支持TFTP Client |
| Telnet | 支持Telnet Server |
| SSH | 支持SSH Server |
| DHCP Client | 支持 |
| 版本升级 | 支持 |
| 性能容量 | |
| 最大帧长(Bytes) | 10240 (硬件为16383） |
Buffer大小(bits) | 3M |
| AP流量均衡方式 | 源MAC，目的MAC，源目的MAC，源IP，目的IP，源目的IP，源端口，目的端口，源目的端口。 |
| AP及成员容量 | AP容量：5 某AP中成员容量：8。 |
| 镜像会话数 | 1 |
| VLAN容量 | 4094 |
| MSTP实例数 | 32 |
| MAC地址容量 | 8K |
| ERPS实例数 | 255 |
| ERPS切换性能 | ＜50ms |
| 型号 | 产品规格 |
|---|---|
SH-DL4000-0808 | 工业级导轨式(IP40)，8 个10/100/1000Base-TX网口，8 个100/1000Base-FX SFP 插槽（不含模块），支持-40~85℃温度范围 |
*更多型号或规格配置，请联系我们。
