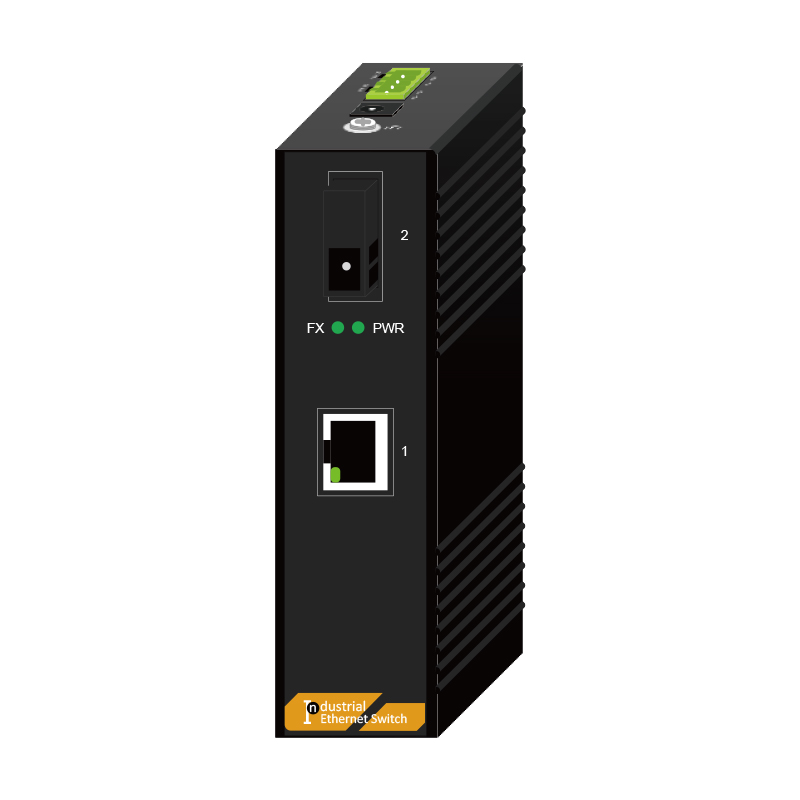

SH-G101 百兆系列
百兆1光1电工业级收发器
电口：1/2/4个10/100M自适应电口
光口：1个百兆光口
网管：非网管
POE：选配
结构：导轨式（DINrail）
温度：工业级
- 产品详情
- 硬件参数
- 软件特性

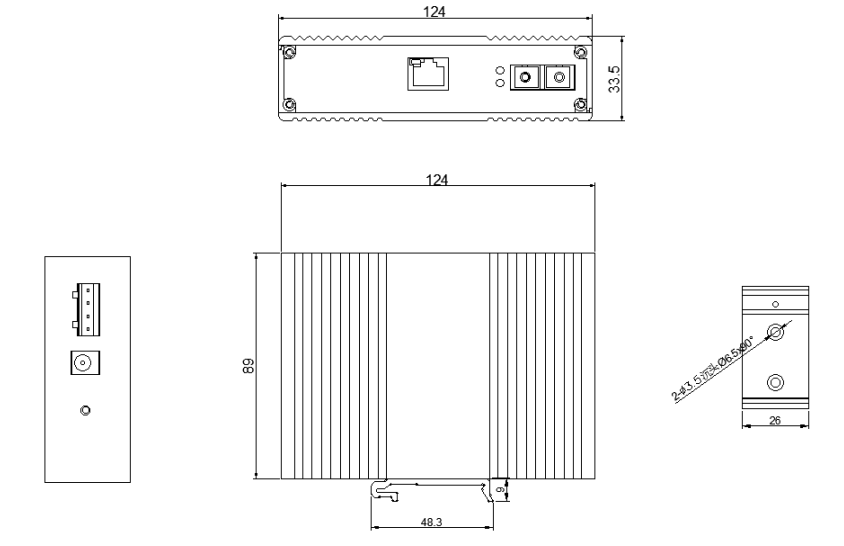

- 结构图
- 订购信息
SH-G101百兆工业级收发器，提供1-4个10/100/Base-TX端口，选配支持IEEE802.3af/at标准POE输出，以及1个百兆光口上联；支持-40~+85℃高低宽温工作范围，采用无风扇散热设计、冗余电路设计、高防护等级等技术，提供了卓越的工业级品质，保证设备在恶劣环境下稳定运行；广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化，机房监控系统等工业应用场景。
灵活的接口配置，满足不同需求
提供1个百兆光口，多种光接口可选
提供最大4个百兆以太网口，支持10/100M自适应，全/半双工自适应，以及交叉线/直通线自适应
支持IEEE802.3国际标准与协议，提高网络兼容性
支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3x Flow Control等
卓越的工业品质，适应恶劣环境应用
支持-40℃到+85℃的工业级宽温工作范围，适应恶劣气候环境
无风扇设计，降低功耗的同时延长整机寿命
防浪涌、防雷、防尘，抗静电干扰等较强的防护设计
支持导轨式安装、壁挂式安装和桌面式安装
支持双电源备份，防反接
POE以太网供电，简化布线
支持POE以太网供电，符合IEEE802.3AF和IEEE802.3AT标准，单口最高可输出30W的功率
可靠性及资质认证
EMC Class A, ESD level 3
ESD IEC 61000-4-2 Level 3
快速脉冲群IEC 61000-4-4 Level 3
防浪涌IEC 61000-4-5 Level 3
| 规格 | 参数 |
|---|---|
| 业务接口 | 1个百兆光口，多种光接口可选 1-4个10/100M自适应电口，选配支持POE |
| 协议 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+ |
| 传输距离 | 10Base-Tx UTP网线:<250m over Cat3/4/5 or up 100Base-Tx UTP网线:<150m over Cat5/5e or up 1000Base-TX UTP网线:<100m over Cat5e/6 or up 多模光纤:<2km 单模光纤:<160km |
| PoE | 支持IEEE802.3at和IEEE802.3af国际标准 输出功率：单口最大30W输出 输入电压：DC48V~54V 线对：1,2 (+) /3,6(-) |
| 指示灯 | 电源，电口link/act，电口速率，光口link/act |
| 电源 | 4-PIN接线端子，支持双电源备份，DC5V~52V输入，及 1个5.5*2.5mm的DC座，DC5V-12V输入 |
| 功耗 | <5W（不含POE功耗） |
| 环境参数 | 工作温度： -40⁰C~ +85 ⁰C 存储温度： -40⁰C~ +85 ⁰C 相对湿度：5~95% 非凝结 |
| 安装方式 | DINrail导轨式 |
| 尺寸 | 135*100*35mm（包含导轨和电源接口） |
| 重量 | 0.45KG |
| 安规 | 防浪涌：6KV；执行标准：IEC61000-4-5 静电防护：接触放电6KV，空气放电8KV； 执行标准：IEC61000-4-2 |
| 型号 | 产品规格 |
|---|---|
| 百兆工业级收发器 | |
| SH-G101M-31 | 1光1电百兆工业级收发器，百兆多模 1310nm 2km SC，双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| SH-G101S-20 | 1光1电百兆工业级收发器，百兆单模 1310nm 20km SC，支双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| SH-GS101-20 | 1光1电百兆工业级收发器，百兆单模单纤 1310/1550nm 20km SC，双电源供电，DC5V~12V输入，导轨式安装，-40~+85℃ |
| SH-G102M-31 | 1光2电百兆工业级收发器，百兆多模 1310nm 2km SC，双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| SH-G102S-20 | 1光2电百兆工业级收发器，百兆单模 1310nm 20km SC，支双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| SH-GS102-20 | 1光2电百兆工业级收发器，百兆单模单纤 1310/1550nm 20km SC，双电源供电，DC5V~12V输入，导轨式安装，-40~+85℃ |
| SH-G104M-31 | 1光4电百兆工业级收发器，百兆多模 1310nm 2km SC，双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| SH-G104S-20 | 1光4电百兆工业级收发器，百兆单模 1310nm 20km SC，支双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| SH-GS104-20 | 1光4电百兆工业级收发器，百兆单模单纤 1310/1550nm 20km SC，双电源供电，DC5V~52V输入，导轨式安装，-40~+85℃ |
| 百兆工业级PoE交换机 | |
| SH-G101TM-31 | 1光1电百兆工业级PoE收发器，百兆多模 1310nm 2km SC，双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
| SH-G101TS-20 | 1光1电百兆工业级PoE收发器，百兆单模 1310nm 20km SC，双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
| SH-GS101T-20 | 1光1电百兆工业级PoE收发器，百兆单模单纤 1310/1550nm 20km SC，双电源供电，DC48V~12V输入，导轨式安装，-40~+85℃ |
| SH-G102TM-31 | 1光2电百兆工业级PoE收发器，百兆多模 1310nm 2km SC，双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
| SH-G102TS-20 | 1光2电百兆工业级PoE收发器，百兆单模 1310nm 20km SC，支双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
| SH-GS102T-20 | 1光2电百兆工业级PoE收发器，百兆单模单纤 1310/1550nm 20km SC，双电源供电，DC48V~12V输入，导轨式安装，-40~+85℃ |
| SH-G104TM-31 | 1光4电百兆工业级PoE收发器，百兆多模 1310nm 2km SC，双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
| SH-G104TS-20 | 1光4电百兆工业级PoE收发器，百兆单模 1310nm 20km SC，双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
| SH-GS104T-20 | 1光4电百兆工业级PoE收发器，百兆单模单纤 1310/1550nm 20km SC，IEEE802.3af/at国标POE，双电源供电，DC48V~52V输入，导轨式安装，-40~+85℃ |
*更多型号或规格配置，请联系我们。
