SH-G005系列

百兆5电口工业级（POE）交换机

电口：5个10/100/1000M自适应电口
光口：无
网管：非网管
POE：选配
结构：导轨式（DIN rail）
温度：工业级

  • 产品详情
  • 硬件参数
  • 软件特性

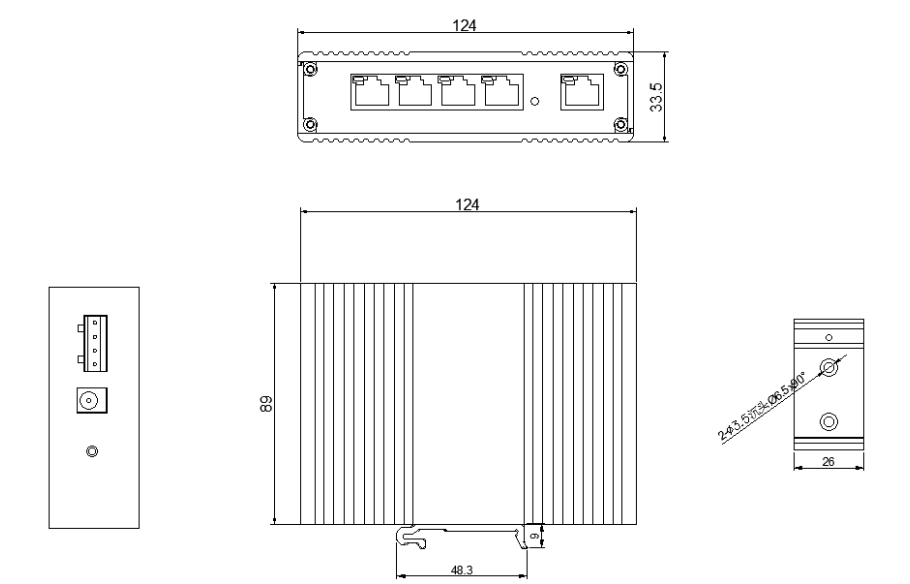

  • 结构图
  • 订购信息

SH-G005百兆工业级交换机，提供4个10/100Base-TX网口，可选配IEEE802.3af/at标准POE输出，及1个10/100Base-TX网口上联；支持-40~+85℃高低宽温工作范围，采用无风扇散热设计、冗余电路设计、高防护等级等技术，提供了卓越的工业级品质，保证设备在恶劣环境下稳定运行；广泛应用在工业控制自动化、道路交通控制自动化、楼宇自动控制系统、矿井自动控制系统、油田控制自动化、水电站控制自动化、电力系统控制自动化，机房监控系统等工业应用场景。


支持IEEE802.3国际标准与协议，提高网络兼容性

  • 支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3x Flow Control等

优秀的交换能力，无阻塞高速转发

  • 1G背板带宽，2k MAC地址表，0.744Mpps包转发率，所有端口支持线速无阻塞转发。

卓越的工业品质，适应恶劣环境应用

  • 支持-40℃到+85℃的工业级宽温工作范围，适应恶劣气候环境

  • 无风扇设计，降低功耗的同时延长整机寿命

  • 防浪涌、防雷、防尘，抗静电干扰等较强的防护设计

  • 支持导轨式安装、壁挂式安装和桌面式安装

  • 4-pin电源接口设计，支持双电源备份，防反接

POE以太网供电，简化布线

  • 支持POE以太网供电，符合IEEE802.3AF和IEEE802.3AT标准，单口最高可输出30W的功率

可靠性及资质认证

  • EMC Class A, ESD level 3

  • ESD IEC 61000-4-2 Level 3，

  • 快速脉冲群IEC 61000-4-4 Level 3，

  • 防浪涌IEC 61000-4-5 Level 3


规格参数
业务接口

4个10/100M自适应电口，选配支持POE

1个10/100M自适应电口上联

协议

IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X,

IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+

交换特性备板带宽：1G
MAC地址表：8K

包转发率：0.744Mpps

支持存储转发

传输距离10Base-Tx UTP网线:<250m over Cat3/4/5 or up
100Base-Tx UTP网线:<150m over Cat5/5e or up
1000Base-TX UTP网线:<100m over Cat5e/6 or up
PoE支持IEEE802.3at和IEEE802.3af国际标准
输出功率：单口最大30W输出
输入电压：DC48V~54V
线对：1,2 (+) /3,6(-)
指示灯电源，电口link/act，电口速率，光口link/act
电源电压输入：DC5V~54V
接口：4-PIN接线端子
支持双电源备份，防反接
功耗空载≤1W；满载≤2.5W（不含POE功耗）
环境参数

工作温度： -40⁰C~ +85 ℃

存储温度： -40⁰C~ +95 ℃

相对湿度：5~95% 非凝结

安装方式DINrail导轨式
尺寸124*89*33.5mm
重量0.325KG
安规

执行标准：IEC61000-4-5 Level 3

电源:差模±2KV，共模±4KV

信号:差模±2KV，共模±6KV

静电防护：接触放电6KV，空气放电8KV； 执行标准：IEC61000-4-2 Level 3


型号产品规格
SH-G005

5口百兆工业级交换机，提供5个10/100M自适应网口，支持双电源供电，DC12V~54V输入，导轨式安装，-40~+85℃

SH-G005T

5口百兆工业级PoE交换机，提供4个10/100M自适应POE口及1个10/100M自适应网口上联，支持IEEE802.3af/at国标POE，

双电源供电，DC48V~54V输入，导轨式安装，-40~+85℃
